Applications (適用領(lǐng)域)

U盤 , Cable

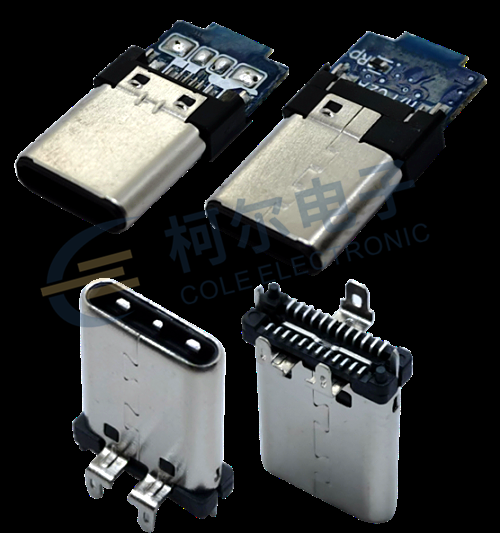

Connector features（產(chǎn)品特性）

立式，plug

Installation process（安裝制程）

SMT  reflow solder

Number of Contacts ( Pin數(shù) )

24pos.支持PD+U3.1功能

Rated Current

（額定電流）

VBUS (Terminal No. A4, A9, B4, B9) DC 5 A (Total)

GND (Terminal No. A1,A12,B1,B12) DC 6.25 A (Total)
VCONN (Terminal No. B5) DC 1.25 A
Others: DC 0.25 A/ pin

Rated Voltage （額定電壓）

AC 20 Vr.m.s.

Contact Resistance（接觸阻抗）

40 milliohm max. (initial)

Dielectric Withstanding Voltage（抗電強度）

AC 100 Vr.m.s. (for 1minute)

Insulation Resistance

（絕緣阻抗）

100 megohm min. (initial)

Durability Mating Cycles

（疲勞耐久）

10,000 times

Operating Temperature Range

（工作溫度）

-40 deg. C to +85 deg. C
